3.3.4聚硫橡胶的交联
3.3.4.1聚硫橡胶的交联工艺
聚硫橡胶（又名硫塑料）是由二氯代烷烃和多硫化碱金属缩聚而制得的0-835。一般结构式如下（见结构式66~68）:
上述缩聚物的端基为硫赶、氯原子或羟基。端基的性质在很大程度上决定了每种聚硫橡胶的硫化行为。

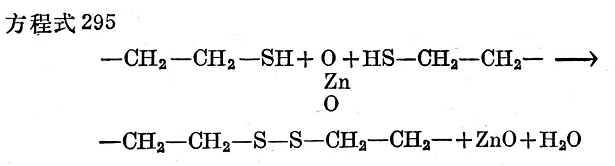

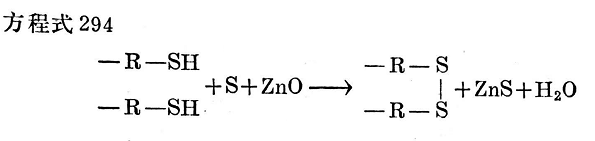

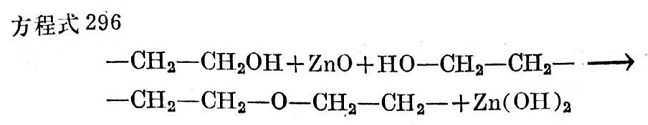

固体聚硫橡胶通常用氧化锌（如10％）交联。硫化速度可以通过调节硬脂酸用量加以控制。硫化时间可以从5分钟到48小时不等，随硬脂酸用量而变。由于聚硫橡胶交联时裂解出水，所以容易形成气泡，因此，一般除加氧化锌之外，还加入氧化镁。胶料如用平板硫化，应在开模之前将温度降到80°C以下，以防起泡。

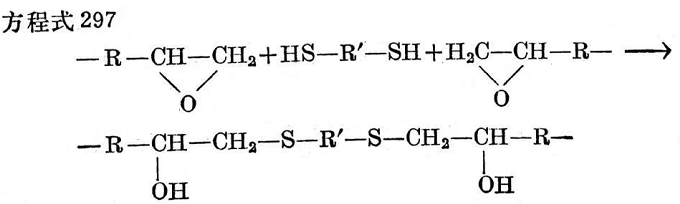

常用过氧化锌（如用4％）代替氧化锌，前者的交联机理是不一样的，因其有氧化交联作用，因而过氧化锌可以用其他氧化剂如对醌二肟代替。对醌二肟和过氧化锌并用时效果很好。
因为氧化铅的硫化起步太快，一般不用于交联聚硫橡胶。
普通橡胶促进剂在聚硫檍胶中的作用不同于普通橡胶，在某种程度上会引起化学解聚，比如由于二硫化物键的裂解而使分子量下降。二硫化四甲基秋兰姆、二硫化二苯并噻唑，特别是胍类促进剂对聚硫橡胶有极强的塑解作用。
